密集柜主要結構、性能、技術指標
一、密集柜執行標準
我公司生產的手動直列式移動密集架系列產品，技術指標采用中華人民共和國國家標準“GB/T13667.3-2003”。所用材料符合GB710-82冷軋鋼板的國家標準，產品磷化處理工藝符合GB6807-86國家標準。產品質量保證體系是以ISO9001：2000質量保證體系、ISO14001環境管理體系為標準。

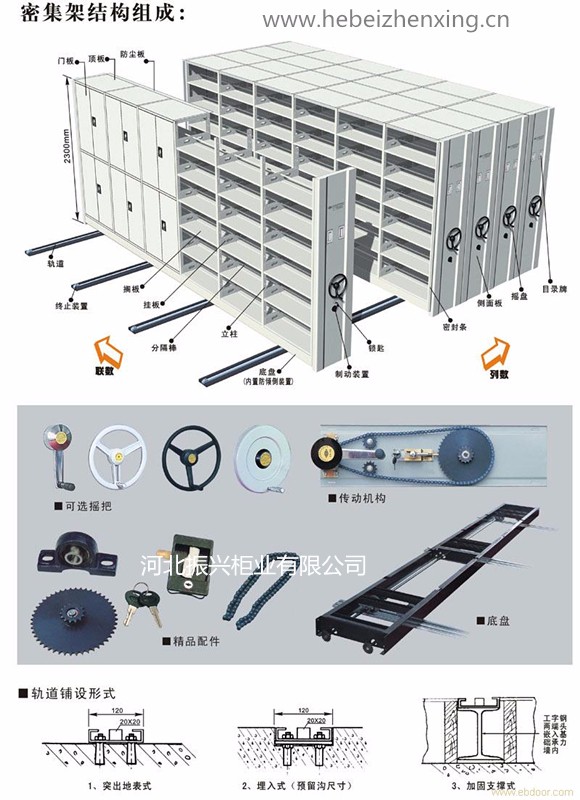

二、密集架的規格及結構
1.架體標準，檔案密集架高度：2300mm，節距寬度：900 mm，厚度：550mm，每層可承重80kg，總共6層，格板厚20 mm，標準節在全負載的情況下，各結構件和架體無變形，架體無傾斜，每列架體設有安全限位及防倒裝置。
2.產品結構，主體結構分底座，立柱架，格板，掛板四大部分，底座采用在模具上組焊成形，安裝時可拆開運輸安裝。底座在出廠時已經組裝成品。立柱架、格板、掛板全部模具沖壓成型，表面靜電噴涂處理。
三、檔案密集架的技術指標
1.主軸直徑為25mm，45#材料，205軸承，短軸管連接傳動，具有可靠的中心直線度，架體平穩輕便。
2.傳動速比1：4.8，豪華型曲柄搖把，手柄可折疊。單列密集架柄搖力≤11.5N。
3.載荷能力>800kg/m3。
4.架體的空間利用率82%。
5.傳動裝置，機械式全自動脫掛驅動裝置，摩托鏈條傳動，搖動輕變靈活，載荷能力強，磷化處理規范，靜電亞光噴涂。外型美觀大方防蝕性強，操作方便，無噪音。
四、檔案密集架的部件介紹
1.每列密集架架體均裝有制動裝置，設在側面板中，開閉方便，安全系數大。
2.移動密集架各列之間裝有密封條，頂部裝有防塵板，合攏后無間隙，做到防塵、防鼠、防潮、防火的要求。
3.立柱結構采用厚冷軋鋼板，門板、側板、護板、隔板采用冷軋鋼板，全部部件模具沖壓成形，組裝后平整牢固。
4.手柄采用折疊式，有齒輪、齒爪自動掛脫檔，當單列移動時，其它手柄不會跟著轉動。
5.底盤結構焊接式，可分段拼裝，加工精度高，對接互換性好。
五、表面處理工藝
表面處理采用堿性助洗脫脂，磷酸除銹，鋅系磷化后，粉末噴涂。防護性好，附著力強。表面處理工藝程序：工作水洗——脫脂——水洗——除銹——水洗——表調——磷化——水洗——烘烤——噴粉——固化——噴塑產品。
質量保證書
按產品要求，完全按照招標文件要求執行。
1、 所提供給貴公司的產品的規格、型號、材質、色澤、質量標準按國家相關規范，滿足貴公司產品要求，所有產品到貨前提供樣品，經雙方確認后封樣，以便貴方驗收。
2、 產品到貨，我方同意多提供一件，以便貴方進行抽樣質檢，也可委托家具質檢中心進行質檢。凡我方產品與樣品不符，貴方有權拒收我方產品，我方免費負責更換，直到符合產品質量要求為止。由此造成的一切損失我方承擔。
3、 我方產品因所用原材料或加工工藝造成的質量和內外觀缺陷問題，同我方負責解決并承擔費用。
4、 從產品安裝到位驗收完成之日起，我方產品質保期為10年，年檢期1年，終身維修。
密集柜制造安裝驗收標準
一）：產品制造驗收標準
結構要求 | 密封裝置:采用優質磁封條,頂部采用防塵板,有防塵﹑防鼠﹑防盜功能. 剎車裝置:每一列均可隨意止動,確保安全. |
制造公差 | 長度偏差:±2mm 寬度偏差: ±2mm 高度偏差: ±2mm |
加工制造 | 所有鈑金件﹑機件加工后應打磨毛刺,無裂痕及劃傷.所有焊接件應焊接牢固,焊接光滑﹑平整. |
鋼板厚度及配件用料 | 底盤:3.0 mm 立柱:1.5 mm 掛板；1.2 mm、 擱板、門板、側面板、頂板:1.0 mm 軌道用料:25×25 mm方鋼 傳動軸: ø20mm45#優質結構鋼. |
表面處理 | 所有部件均應進行清洗,除油,初銹,磷化處理. |
外觀質量 | 表面光滑,平整.無任何尖角,凸起,色澤一致. |
漆膜附著力 | 表面光度達到90%以上，耐沖力達到60kg/cm2，附著力一級,塑膜厚度60-70μm,無開裂鼓泡脫落劃痕污績等現象.符合GBD20中規定的指標. |
擱板載重 | 擱板承重≥60kg，滿負荷24小時后下?lián)隙取?mm，卸載后自動恢 |
二）：安裝驗收標準
部件名稱 | 檢測項目 | 檢測標準 |
軌 道 | 單條軌道直線度 | ≤2mm |
軌道間平行度 | ≤1.5mm | |
軌道水平度 | ≤1mm/n全長≤4mm | |
軌道方鋼接頭錯位 | 上、中、下、左、右<1 mm | |
架 體 | 底盤矩形對角線誤差 | ≤3mm |
立桿鉛垂度（兩個方向） | ≤2mm | |
同列每節長度誤差 | ≤1.5mm | |
傳動系統 | 手柄 搖力要求 | 1列空載1kg.f 1列滿載每節1kg.f |
鐵輪滾動要求 | 不應啃軌和掉軌,滾動平穩 | |
鎖死后移動距離 | <15 mm | |
門 面 | 門面和門框縫隙 | 上下左右≤2mm |
每列門面的平面度 | ≤2mm | |
門框兩側豎棱對架體的對稱度 | ≤2mm | |
外形尺寸 | 每區側護板平面度 | ≤3mm |
鄰邊垂直度 | ≤2mm | |
每列架寬偏差 | ≤2mm | |
每列架高偏差 | ≤2mm | |
每列架長偏差 | ≤2mm | |
油漆外觀 | 顏色一致，漆面均勻光亮，無劃傷 | |
不允許有漏漆缺陷 |
密集柜設備配置、參數及采用標準一覽表
設備名稱 | 設備配置 | 材料規格 | 技術參數 | 采用標準 | 產地廠家 | 性能說明 | ||
軌道 | 導軌 | 25*25 | 鍍鋅 | GB711 | 上海寶鋼 | 表面靜電噴塑或鍍鉻處理。福祿塑粉，寧波中外合資企業生產，ISO9002認證產品。噴塑前經嚴格去油、除銹、磷化處理。 | ||
地軌 | δ=3.0 | 噴塑 | GB711 | 上海寶鋼 | ||||
底盤 | 底梁、軸承檔 | δ=3.0 | 熱軋鋼板 | GB711 | 上海寶鋼 | 底盤采用整體焊接，不變形，表面噴塑，架體結實、堅固。 | ||
架體 | 立板 | δ=1.5 | 冷軋鋼板 | GB710 | 上海寶鋼 | 架體結實、堅固，設計新穎，安裝規范，層數和間距可自由調整，表面噴塑。 | ||
擱板 | δ=1.0 | 冷軋鋼板 | GB710 | 上海寶鋼 | ||||
分隔板 | δ=1.2 | 冷軋鋼板 | GB710 | 上海寶鋼 | ||||
門面 | 門框 | δ=1.2 | 冷軋鋼板 | GB710 | 上海寶鋼 | 門面平整，表面亞光噴塑。 | ||
門板 | δ=1.0 | 冷軋鋼板 | GB710 | 上海寶鋼 | ||||
側面板 | δ=1.0 | 冷軋鋼板 | GB710 | 上海寶鋼 | 表面平整，設計美觀，表面亞光噴塑。 | |||
傳動 機構 | 軸承 | HR1204 | 雙排滾珠調心軸承 | GB1285 | 洛陽軸承集團 | 傳動機構配合精度高，定位可靠，傳動輕便靈活，搖力輕，運行平穩，性能達到國家標準。 | ||
傳動軸 | Ø20 | 45#鋼 | GB699 | 上海寶鋼 | ||||
連接鋼管 | Ø25*2.5 | 無縫鋼管 | GB699 | 上海寶鋼 | ||||
鐵滾輪 | HT20-40鑄鐵 | GB9439 | 洛陽通達精密制造廠 | |||||
鏈輪 | ZG45 | 精制滾齒 | GB1135 | 浙江江南鏈條廠 | ||||
鏈條 | FR420 | Ø8.5節距12.7 | GB1244 | 浙江江南鏈條廠 | ISO9002認證產品 | |||
搖手體總成 | 搖手體 | ZG45 | 雙向超越離合器結構 | 洛陽通達精密制造廠 | 造型美觀大方，手感舒適。把手為折疊式，可避免通道障礙。搖動任何一列均不會帶動其它把手轉動。 | |||
滾珠軸承 | GB1285 | 上海標準件廠 | ||||||
制動裝置 | 邊列鎖定裝置 | 505鎖 | 上海鎖廠 | 每列裝有制動裝置，操作方便，制動可靠，使用存取方便。 | ||||
中間列制動裝置 | 自制 | |||||||
防護裝置 | 防震裝置 | 磁性冰箱門吸條 | 新飛冰箱廠 | 每列的接觸面均有緩沖及密封裝置，具有良好的防震、防塵、防火、防光、防鼠、防潮功能。 | ||||
防塵板、頂板 | δ=1.0 | 冷軋鋼板 | GB710 | 上海寶鋼 | ||||
防鼠板 | δ=1.0 | 冷軋鋼板 | GB710 | 上海寶鋼 | ||||
防傾倒裝置 | δ=3.0 | 冷軋鋼板 | GB711 | 上海寶鋼 | ||||
表面處理 | 高壓靜電噴塑 | 熱固性粉末 | 粉末 | GB1720 | 河北立東公司 | ISO9002認證產品。 | ||
緊固件 | 45#、Q235A | 國標 | GB5782 | 上海緊固件廠 | ISO9002認證產品 | |||
質量保證措施
我公司生產的手動密集書架（柜），是借助人手搖動，在導軌上運行的，由活動架列和固定架列組成的能分散和緊密集合的書架（柜）列組合。在設計和生產、檢驗、包裝、安裝等過程中，嚴格執行GB/T13667.3-2003手動密集書架技術條件。
我公司有嚴格的《質量體系管理程序》，并于2001年10月通過ISO9001國際質量管理體系認證。我公司這次投標能中標的話，會嚴格執行招標文件中對材質和技術條件中的要求，并且嚴格按《用戶需求書》中要求的項目、數量、規格生產。
我公司生產密集架（柜），架（柜）體內儲藏利用率大于80%，搖動部分根據用戶要求，采用圓盤搖柄式，搖柄可折疊，以便通道暢通；每列都設有制動裝置，工作人員搖開架列存取資料時，可避免其他工作人員再搖動架列，保證了工作人員的人身安全；我公司生產的密集架（柜）同時還具有防盜、防火、防潮（如果密集架安裝在地下室，應配備除濕機）、防光、防鼠裝置。
生產工藝情況。剪板機下料采取前后定位和垂直定位，下料尺寸精度高，垂直度好。所有連結孔均由沖床用專用模具沖出，沖孔直徑范圍φ3-50。孔中心距一致，安裝方便。其它零件需要沖床加工時，全部采用成型模具，其它零件需要的沖床加工時，全部采用成型模具，我公司用于生產的沖床模具達300余件。折彎機采取前后定位，各折彎尺寸全部由模具保證�？傊夜救坎捎媚＞呋a(chǎn)，互換性強，安裝方便，承載能力大，整體鋼性好，產品外觀整齊。鋼制品噴塑前均經磷化處理。我公司有全自動靜電粉末噴涂生產線，其生產能力在全國也是名列前茅。
我公司生產鋼制密集架（柜）系列產品的檢驗標準嚴格按GB/T13667.1~13667.3-92中的有關規定執行。每標準節組裝后，外形尺寸的極限偏差為±2mm。立柱與導軌平面的垂直度不大于2mm。傳動機構應轉動靈活、平穩，不得有失靈現象。導軌安裝后，其平行度偏差不大于1.0mm/m，全長不大于2mm。每兩條導軌之間的平行度偏差小于2mm。導軌對接處高低差不大于0.3mm。由段組成的底梁裝配后必須平直，直線度不大于0.5mm/m，全長不大于2mm。各零件、組合件表面應光滑、平整、不得有尖角、突起。所有焊接件應牢固，焊痕光滑平整。生產現場的檢驗認真執行“三檢”制。生產工人自檢，生產工人互檢，即下道工序檢驗上道工序的零件，下道工序就是上道工序的客戶，用戶之間在質量上必須負責；專職檢驗檢。專職檢驗具有判定零件是否合格的權威性，任何人不得對檢驗施加壓力。這樣在生產現場就行成了人人嚴把質量關，全員參加質量管理的好風氣，好習慣，使公司的質量管理工作能落實到實處。出廠檢驗為抽檢，抽取樣品數為5%，檢驗項目全部合格時，為通過出廠檢驗，叛該批產品出廠檢驗合格，并開據出廠合格單。出廠檢驗項目中有一個不合格時，則進行重新抽樣，數量加倍。加倍檢驗不合格時，判定該批產品出廠檢驗不合格，并立即隔離和追查原因。施工現場安裝結束后，由安裝負責人組織自檢，自檢合格后清理現場，達到設備干凈，現場無雜物，然后通知用戶驗收。
檔案密集架使用說明
1、開啟操作：
⑴整個列組在并列時，前后兩列都安裝有鎖定機構，先打開總鎖，然后把單列鎖定機構的開關扳手撥至開的位置，方能進行搖動操作。
⑵操作移動第二、三列移動密集檔案架的時候，也應把單列鎖定機構的開關扳手撥至開的位置。
⑶搖把的操作：搖把為自動掛脫式機構，只有放倒搖把手柄，緩慢起搖至掛檔時，就可用力搖動，使架體搖開至需要距離，就可以進行取卷閱檔工作。為安全起見，可以先行鎖定，把單列鎖定機構的開關扳手撥至關的位置，把架體固定在導軌上。
2、閉合操作：
完成閱覽檔案工作后，把鎖定機構的開關扳至開的位置，搖動把手，使每列檔案架移動至封閉位置，然后把鎖定機構的開關扳手撥至關的位置，鎖好總鎖，即可。關閉鎖緊裝置時，如遇關閉困難，可輕搖把手，使鎖定開關撥至關的位置，如強行關閉，有可能扭斷扳手把。
3、維護保養：
⑴存放移動密集檔案架的庫房必須干燥通風；
⑵架體表面不允許陽光長時間直接照射；
⑶保持導軌溝槽清潔衛生，無雜物堵塞；
⑷噴塑表面嚴禁用汽油、高度酒精、松香水、香蕉水擦洗，這樣會使噴塑表面失去光澤和褪色。
