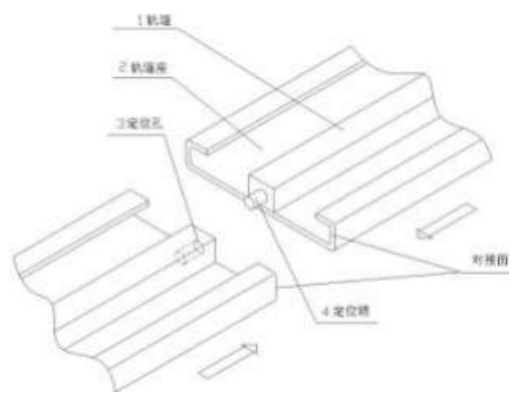

一、精密、方便的檔案密集架軌道
本裝置的目的在于克服已有技術的不足，提供一種改進的檔
案密集架的軌道。
本實用新型解決上述技術問題所采用的技術方案為：
一種檔案密集架軌道， 包括軌道座和在所述的軌道座上的 軌，其特征是：包括兩相鄰互相連接的軌道，所述的軌道的連接 端上有定位銷，另一相鄰軌道的連接端上有與所述的定位銷配合
的定位孔。
為優化上述技術方案，本實用新型所采取的措施還包括：
所述的軌道的一個連接端上有定位銷，另一個連接端上有定
位孔。
所述的軌道的兩個連接端上有定位銷，另一相鄰軌道的兩個
連接端上有定位孔。
所述的定位銷和定位孔設置在軌道連接端的軌上。
所述的定位銷和定位孔設置在軌道連接端的軌道座上。
由于本實裝置采取了上述的技術措施，它與現有技術相比具
有如下優點：在安裝長軌道庫房的時候，軌道可以依照實際需要
生產任意長度。在安裝的時候，當?shù)孛驿伷揭院螅梢园研枰L 度的軌道的定位銷插入另一根軌道的定位孔內，從而可以迅速地 鋪設軌道。同時，使用本實用新型鋪設的軌道，在使用一端時間 以后，如地面出現不可預見的凸起或凹陷，軌道可以在小范圍內
保持必要的直線度，使架體可以自由的移動。
二、檔案密集架鎖定裝置
本裝置功能目的在于克服已有技術的不足，提供一種檔案密 集架的鎖定裝置，它能夠有效地保障工作人員的人身安全以及檔
案資料的安全。
本裝置解決上述技術問題所采用的技術方案為：
一種檔案密集架鎖定裝置，其特征是：有一架體，在所述的 架體上安裝有凸輪、凸輪軸、控制凸輪的手柄、與所述的凸輪嚙
合的頂桿、頂桿彈簧，在所述的架體上還有鎖定所述凸輪軸的
鎖。
為優化上述技術方案，本實用新型所采取的措施還包括：
所述的鎖包括鎖體和鎖舌，在所述的凸輪軸上有一與所述的
鎖舌相嚙合的平臺。
由于本實用新型采取了上述的技術措施，它與現有技術相比 具有如下優點：檔案密集架在安裝了本鎖定裝置后，當工作人員 在搖開密集架在架體內部工作時，可將密集架架體鎖定，避免夾 傷。 當工作人員離開檔案室時，將鎖鎖上后可防止別人亂動檔案
資料，從而保障了檔案資料的安全。

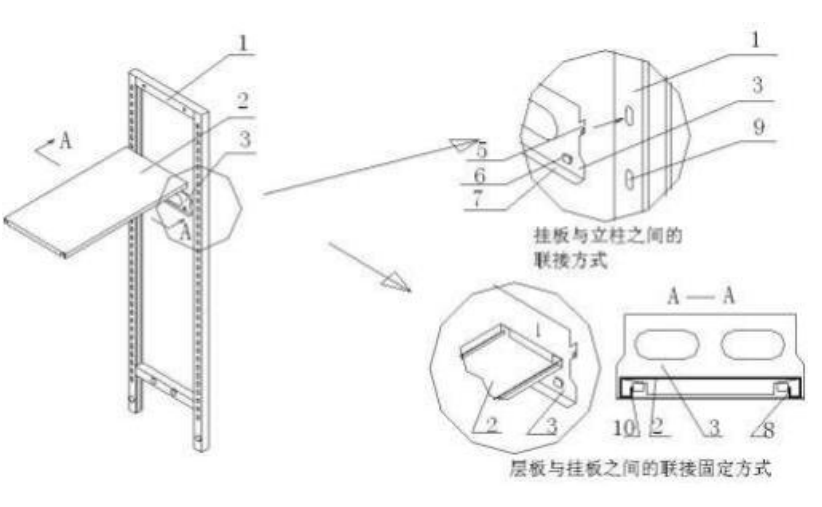

三、便于調層的密集架層板安裝結構
本裝置解決以上技術問題所采取的技術方案是這樣的：
一種密集架層板安裝結構， 包括， 立柱、蓋板、底板和層 板；其特征在于，立柱上沖有榫扣孔，并連接有掛板，掛板上設
有與立柱上榫扣孔配合的榫扣體，層板安裝在兩頭的掛板上。
所述的立柱上的榫扣孔是等距離地多個、呈豎立的橢圓型， 掛板上與立柱上橢圓型榫扣孔配合的榫扣體設在掛板兩側、每側 一個或每側上下各一個，榫扣體是與掛板平面垂直的四方體，該 四方體塊上開有向下開口的凹槽，開有向下凹槽的榫扣體呈抓鉤
狀將掛板掛在兩立柱之間。
所述的掛板的下邊向內 90 ゜折翻形成承重邊，層板就安裝在
承重邊上。
為優化上述技術方案所采取的技術措施還包括：
所述的掛板的垂直面兩側設有兩個凸臺，該凸臺與層板兩端
所設的凹腔相配合，使層板牢固地安裝在掛板上。
所述的掛板的垂直平面上開有兩抓手孔。
由于采取了上述的技術措施，與現有技術相比其優點是：
由于掛板上設有與立柱上榫扣孔配合的榫扣體，層板安裝在
兩頭的掛板上，層板安裝和拆卸十分方便。
由于立柱上的榫扣孔是等距離地多個，掛板上與立柱上榫扣 孔配合的榫扣體呈抓鉤狀將掛板掛在兩立柱上，所以，掛板不僅 可牢牢掛在立柱上，而且還可在立柱上選擇和變動掛入哪兩個榫
扣孔中，進而使層板間隔符合使用者需要而變動。
由于，層板間隔可符合使用者需要而變動，大大提高了密集
架的利用率。

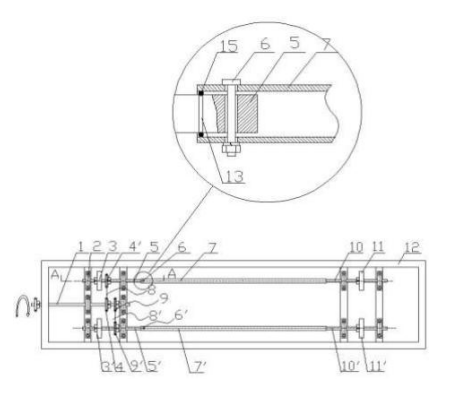

四、低噪聲密集架傳動裝置
本裝置解決以上技術問題所采取的技術方案是這樣的：
一種低噪聲密集架傳動裝置，包括，底盤、動力機構、傳動 機構；其特征在于，傳動機構包括，主動中軸，主動中軸上的兩 個主動鏈輪，兩個主動鏈輪對應的兩個從動鏈輪， 由兩個從動鏈 輪分別帶動的兩根前軸，分別在兩根前軸上的走輪，兩根后軸， 分別將兩根后軸與兩根前軸連接在一起的兩根連接管，兩根連接
管分別與前、后軸連接處的固定銷子，分別在兩根后軸上的走
輪，支撐中軸、兩根前軸和兩根后軸的、固定在底盤橫檔上的 5對軸承；兩根前軸和兩根后軸分別與連接管連接的連接部設有凹
槽，凹槽上設有“O”型彈性圈。
由于采取了上述的技術措施，與現有技術相比其優點是：
由于兩根前軸和兩根后軸分別與連接管連接的連接部設有凹 槽，凹槽上設有“O”型彈性圈，軸和連接管轉動時的徑向間隙
變化由 O 型彈性圈吸收，避免連接管與前后軸之間剛性接觸碰
撞，克服了連接管和前后軸之間相互碰撞所形成較大噪聲。
由于支撐中軸、兩根前軸和兩根后軸的 5 對軸承是帶軸承座 的雙列向心帶軸承座的軸承，降低了對底座上軸承座安裝基面的 平面度要求，使底座制作更方便高效。而且由于雙列向心帶軸承 座的軸承的作用，使軸轉動更加輕便靈活，進一步有效降低噪聲
的產生。

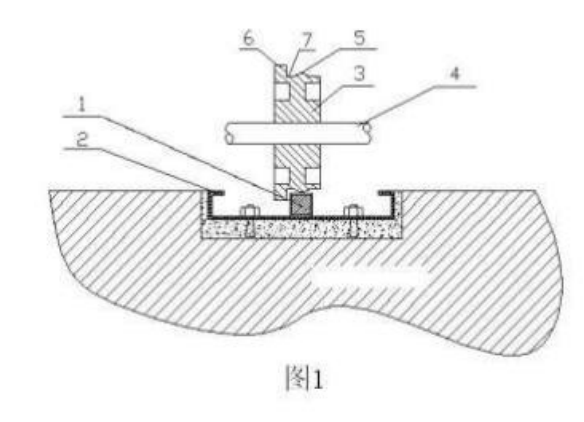

五、輕便、省力的檔案密集架的行走輪
本裝置目的在于克服已有技術的不足，提供一種改進的檔案 密集架的行走輪，使密集架在滿載的時候也可以使用很小的力量
使架體移動。
本裝置解決上述技術問題所采用的技術方案為：
一種檔案密集架的行走輪，包括輪體，在所述輪體的端部有
臺階，其特征是：與軌道接觸的外圓周輪面上有弧形凸起。
為優化上述技術方案，本實用新型所采取的措施還包括：
在所述輪體的一個端部有臺階。
由于本實用新型采取了上述的技術措施，它與現有技術相比 具有如下優點：行走輪外圓周輪面采用凸起的圓弧結構，使輪面 與軌道面的接觸面積大大的減小了，與軌道的接觸由以往的面接 觸改進為現在的線接觸， 即使在密集架滿載的時候也可以使用很
小的力量使架體移動。

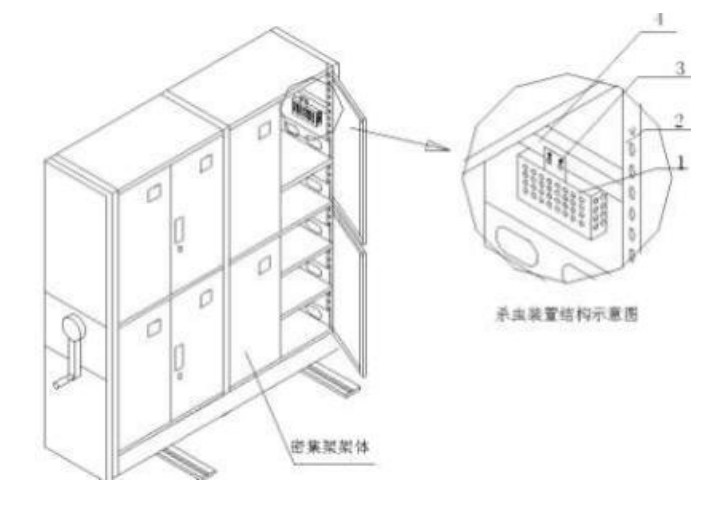

六、帶殺蟲裝置的密集架
本裝置目的在于克服已有技術的不足，提供一種改進的帶殺
蟲裝置的檔案密集架。
本裝置解決以上技術問題所采取的技術方案是這樣的：
一種帶殺蟲裝置的密集架，包括，立柱、蓋板、底座、側
板、層板和門板；其特征在于，密集架內壁的立柱間設有一個裝
著揮發性殺蟲劑的殺蟲裝置。
所述的殺蟲裝置包括，藥劑盒、藥劑盒內的揮發性殺蟲劑、 與藥劑盒上部連接的懸掛板、固定在密集架立柱上的橫檔和于懸
掛板上將藥劑盒懸掛在密集架內壁上的固定件。
所述的殺蟲裝置的藥劑盒帶網孔。
所述的藥劑盒上部的懸掛板上設有兩個有圓形和長方形組成
的懸掛孔。
所述的于懸掛板上將藥劑盒懸掛在密集架內壁上的固定件是
固定螺釘。
由于采取了上述的技術措施，與現有技術相比其優點是：
由于密集架內壁立柱間設有一個裝著揮發性殺蟲劑的殺蟲裝 置，一改殺蟲劑和資料混放的情況，避免了密集架內文件檔案易
污染的現象。
由于殺蟲裝置懸掛在密集架內壁上，不占用層板上存放資料
的空間。
殺蟲裝置的藥劑盒帶網孔，揮發藥劑性能好，殺蟲效果好。
殺蟲劑裝于藥劑盒內，當殺蟲劑失效時，將布滿網孔的殺蟲
劑盒子方便地取下，易于更換清理。
主要技術性能參數表
序 | 項目 | 技術參數 | 執行標準 |
1 | 檔案柜外形尺寸 | 高2400mm寬1800mm深1300mm（可根據需求定制） | 行業標準 |
2 | 每層斗板載荷 | 額定載荷50公斤，最大載荷70公斤 | 行業標準 |
3 | 自重 | 不超過550公斤 | 行業標準 |
4 | 供電源 | 三相五線380V或單相三線220V | 行業標準 |
5 | 定位精度 | ±2毫米 | 行業標準 |
6 | 柜表面顏色 | 根據用戶的要求配色噴塑(環保性)，采用環保原料和先進工藝生產 | 國家標準 |
7 | 鋼材 | 立柱≥2 mm，門、前封板、掛板、頂板、底板、封板≥1.2 mm，斗板≥1.5mm | 國家標準 |
8 | 觸摸屏控制系統 | 液晶觸摸屏 | 行業標準 |
9 | 表面處理 | 經靜電處理，絕緣、耐用，符合GB/T13667.1-2003標準 | 國家標準 |
